Болт фундаментный с анкерной плитой 2.3 ГОСТ 24379.1-2012 (80)

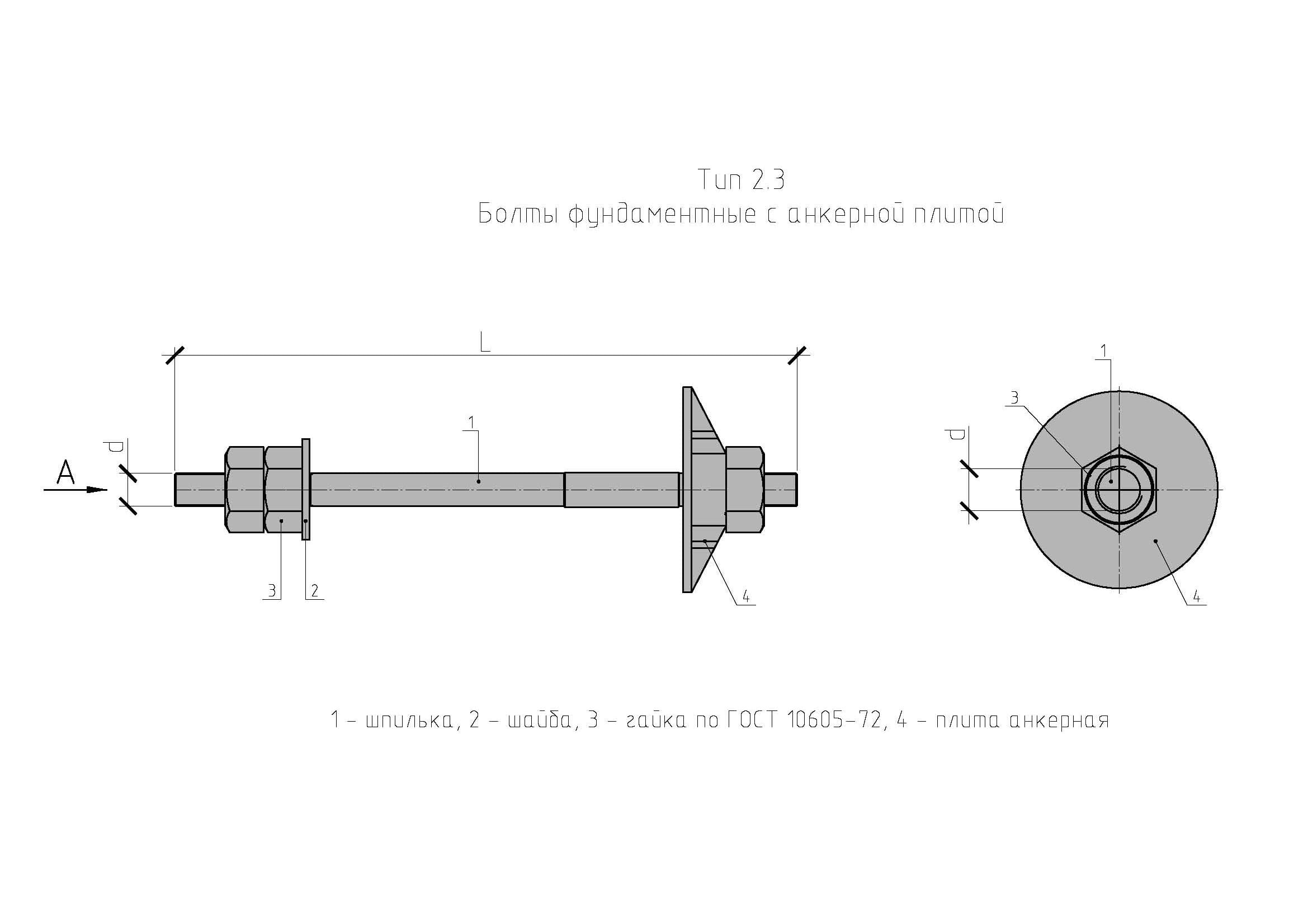

Болт фундаментный типа 2, исполнением 3 используется в виде закладной детали в железобетонных основаниях для дальнейшего крепления на фундаменте металлоконструкций и оборудования. Монтируется в бетон до его заливки. Представляет собой шпильку, утолщенную почти посередине, а оба конца её — меньшего одинакового диаметра, но разной длины (похоже на резьбовые цапфы). На обоих концах нарезана резьба одинаковой длины. На одной стороне анкера имеются гайки и шайба, для фиксирования прикрепляемого материала, а с другой стороны — анкерная плита, которая позволяет фиксироваться анкеру в заливаемом основании.

• Номинальный диаметр резьбы, мм: 100-140;
• Длина болта, мм: 1600-5000;
• Материал: сталь конструкционная углеродистая, сталь конструкционная легированная, нержавеющая сталь;
• Марка стали фундаментного анкера: Ст3сп (1017 по ASTM, St 37-3 по DIN), 45 (1045 по ASTM; C 45, Ck 45 по DIN), 40Х (5140 по AISI; 42Cr4 по DIN), 09Г2С (A 516-55 по ASTM; 13Mn6, 9MnSi5 по DIN. Также возможно производство фундаментных анкеров из нержавеющей стали марки 10Х17Н13М2 (316 по AISI; X5CrNiMo17-12-2 по DIN), 08Х18Н10 (304 по AISI; X5CrNi18-10 по DIN);
• Покрытие: без покрытия, горячее оцинкование, термодиффузионное оцинкование, грунтовка, окраска цинкосодержащими красками, воронение;
• Комплект поставки: шпилька по ГОСТ 24379.1-2012, утолщенная в средней части, с двухсторонней резьбой, гайка по ГОСТ 10605-72 в количестве 3 шт., шайба по ГОСТ 11371-78 в количестве 2 шт., анкерная плита по ГОСТ 24379.1-2012 диаметром D.
